為何有的電機要采用絕緣端蓋？
產生軸電流的原因之一,是在制造電機時,由于定子、轉子沿鐵芯圓周軸向方向的磁阻不均,產生與轉軸交鏈的磁通,從而感應出電動勢。由于軸電流或軸電壓不易測出,當發生滾動軸承燒損事故時,才顯現出軸電流的危害性。
產生軸電流的原因之二：第一，磁路磁阻不平衡,有與轉軸相交鏈的旋轉磁通存在，當轉子繞組發生對地故障,有接地電流產生時；第二，轉軸上有剩余磁通,起單極發電機作用。
對于大型電機，特別是變頻電機，軸電流產生的機率較大，為此而發生的軸承電蝕問題也較多。為了從根本上解決該問題，絕緣軸承和絕緣端蓋應運而生。絕緣軸承的價格相對昂貴，特別是對于大型電機軸承，代價太大、實現的可能性受限，因而不少電機廠家在端蓋上做文章，其處置的思路是阻斷軸電流回路，也是一勞永逸抑制電機軸電流的有效措施。
電機軸電流是如何產生的？
軸電流形成的條件：一是有軸電壓，二是構成回路。設計和運行條件正常的電機，轉軸兩端電壓僅有很小的差值，且由于油膜或軸承絕緣的處理，不足以產生危害。

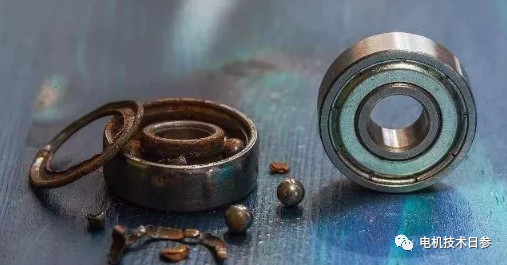

若是某一環節出現了問題，軸電壓超過了限值，就可能擊穿原來的絕緣，在轉軸、軸承內圈、軸承外圈、軸承室構成回路，于是轉軸軸承位和軸承內圈的表面會因電弧放電產生小而深的圓形蝕點或條狀電弧傷痕，嚴重時足以把軸頸和軸瓦燒壞。
根據同步發電機結構及工作原理，由于定子鐵芯組合縫、定子硅鋼片接縫，定子與轉子空氣間隙不均勻，軸中心與磁場中心不一致等，機組的主軸不可避免地要在一個不完全對稱的磁場中旋轉。這樣，在軸兩端就會產生一個交流電壓。
針對軸電流產生的原理，一般有如下措施加以解決：
1、導流：在軸伸端安裝接地碳刷，使接地碳刷可靠接地，并且與轉軸可靠接觸，保證轉軸電位為零電位，隨時將電機軸上的靜電荷引向大地，以此消除軸電流。此種措施一般在發電機上運用較多，在大型交流電動機上也偶有運用。
2、阻斷：軸電流形成的重要條件之一就是構成回路。在非軸伸端的軸承座和軸承之間加裝絕緣墊或采用絕緣軸承，切斷軸電流的回路，是多數電機生產商采用的措施。
