電機測溫測置已成為大型高壓電機的標準配置

電機繞組和軸承測溫裝置或溫控保護系統中，比較常用的有PT100和PTC。本文主要對這兩種溫控保護系統中常用元件與大家作一個簡單交流。

PT100溫度傳感器是一種測溫元件，將測量對象的溫度參數轉換為可變送的電參數。當輸出到專用數顯儀表時，可實時顯示被測對象溫度；接入到相應溫控保護系統時，異常溫度會激活保護系統，觸發供電回路斷路器動作，切斷電機電源，避免因電機局部故障引發惡性事故。PT100是如何將溫度參數轉換為電參數的？不了解的可能覺得非常神秘，經如下解釋大家或許就不那么疑惑了：PT100熱電阻主要由金屬鉑構成。金屬鉑熱穩定性非常高，其電阻值與溫度之間存在嚴格的一一對應關系。人們便利用它的這一特性，發明了PT100熱電阻溫度傳感器，溫度的采集范圍可以在-200℃～+850℃之間，電機發熱涉及到的溫度范圍完全可以通過PT100熱電阻溫度傳感器測量。

PT100溫度傳感器廣泛應用于工業設備過程溫度參數的測量和控制。帶傳感器的變送器通常由兩部分組成：傳感器和信號轉換器。傳感器主要是指熱電偶或熱電阻；信號轉換器由測量參數變送、信號處理和轉換單元組成，根據客戶需求，有些變送器會增加實時溫度顯示單元，功能強大的還具有現場總線功能，上傳控制中心。

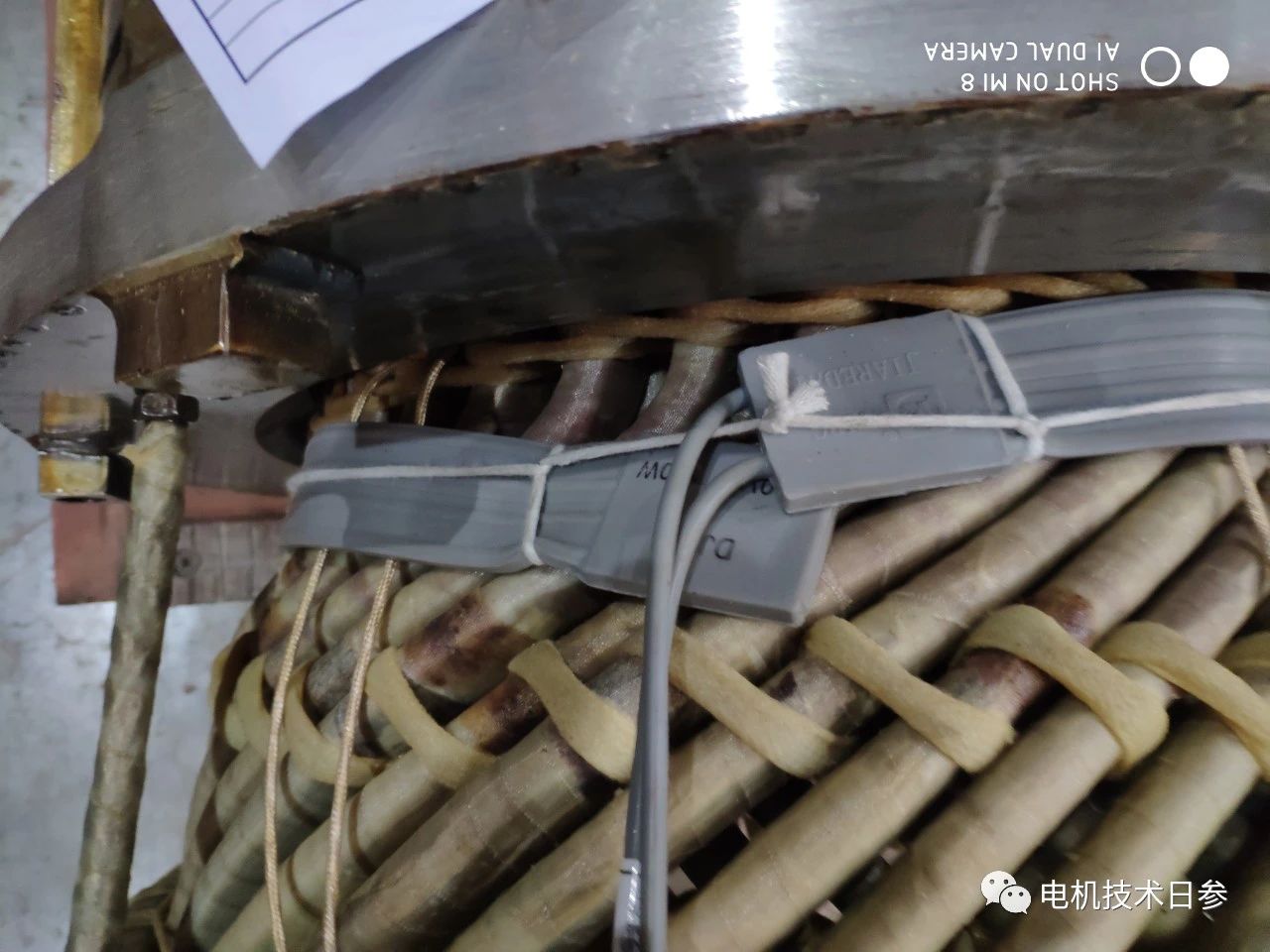

電機上應用PT100對電機的繞組和軸承溫度進行監視保護的具體方法：為了保證電機全生命周期內監視的需求，通常在每一相繞組中埋置兩套測溫元件，即用一套備一套；軸承部分測溫元件損壞時可以現場更換，故一套軸承只配備一個即可。因此，大型三相電機的測溫一般按8點測溫配置：繞組三點、軸承兩點(兩支點軸承各一點)在線，再備用三點繞組測溫。

在實際應用案例中，PT100所獲取的繞組溫度為測量位置的局部溫度，不能與電阻法測得的繞組平均溫度簡單比對。在電機的生產制造過程中，盡可能將測溫元件埋置在繞組溫度最高點位置，以保證測量數據的有效性和客觀性。當測量過程中發現實測溫度離散情況嚴重，特別溫度異常高的測量點，應結合所有實測數據進行充分的分析和驗證，避免繞組局部溫度高導致的質量事故。對于電機中因為規避軸電流而采取具體絕緣措施的情況，PT100的選型應兼顧絕緣方面的要求。

電機應用PTC保護同樣也是基于電阻溫度特性實現的。PTC是一種非線性熱敏電阻。其阻值在居里點以下的溫度區域內，呈現較低阻值狀態，隨著溫度升高阻值增大幅度較小。當溫度超過居里點時，阻值隨溫度的升高快速上升到高阻值狀態。具體方法是在被保護電機的繞組內埋設一個PTC電阻，檢測電路測量到高阻狀態時，判定為電機溫度過高，輸出保護信號供電機保護電路進入保護狀態。許多不是要求很高電機上，繞組里只埋置PTC，也有一些應用場合需要在繞組內同時埋置PT100和PTC。

和PTC相比較，PT100是一種可以實時監控并按照要求設定的測控裝置，相對智能一些；而PTC則是按照熱敏電阻變化特性而對電機繞組極限溫度狀態進行控制。無論是PTC還是PT100，都是繞組局部位置的測量和反映，而如何提升測量點的有效性，需要我們在實踐中不斷總結和提煉。
